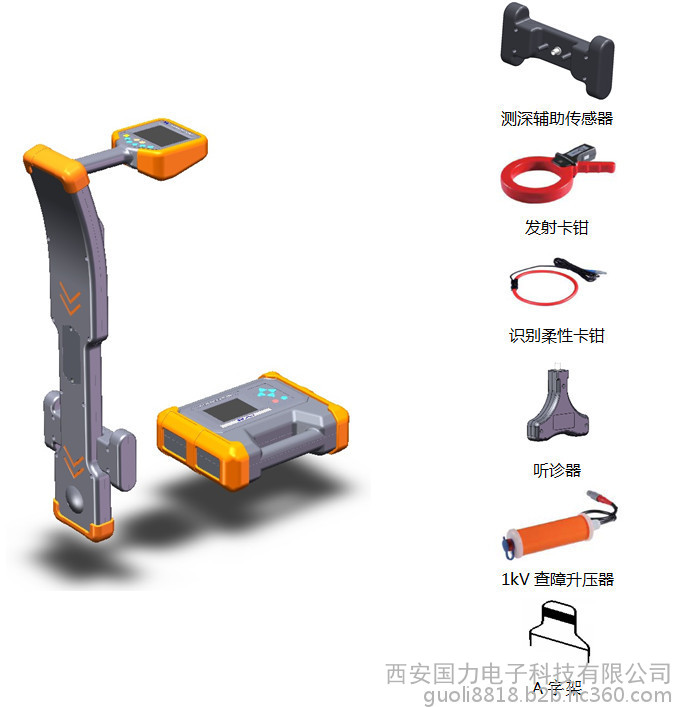

GLC-G21電纜路徑探測及識別儀

GLC-G21是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行識別，以及管道絕緣破損和部分類型電纜故障的查找。

一、  功能特點

1.  多種功能合一： 路徑探測 + 電纜識別 + A字架查障。

2.  彩屏羅盤顯示：透視地下管線一覽無余。

3.  超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。

4.  跟蹤正誤提示：排除鄰近管線干擾。

5.  增強型測深：實時準確深度測量。

6.  測深輔助傳感器：信號畸變提醒。

7.  增強型無源探測：工頻+射被動頻測，可同時顯示多條管線。

8.  無源探測頻譜分析：排除干擾頻率。

9.  高性能發射卡鉗：向運行電纜耦合信號。

10. 柔性卡鉗電纜識別：方便且高度可靠，且能做電流測量。

11. 跨步電壓探測：對地絕緣破損查找。

12. 支持訂制頻率。

13. 大功率數字功放發射，全自動阻抗匹配，自動保護。

14. 發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。

15. 發射/接收全數字化處理，穩定可靠。

16. 內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。

17. IP65高等級防護。

二、  可選擴展功能模塊

1.  內置L1/L5高精度GNSS定位模塊：定位和距離測量。

2.  機內存儲和藍牙通訊模塊：可存儲256條測試數據，藍牙對外傳輸。

三、  可選附件

1.  測深輔助傳感器：用于測深時的干擾提醒。

2.  發射卡鉗：用于向運行電纜耦合信號。

3.  柔性卡鉗：用于電纜的識別。

4.  聽音探頭：用于狹小場合的電纜識別。

5.  查障升壓器和A字架：用于定位部分電纜故障和管線絕緣破損點。

6.  外置RTK GNSS定位手持機（高精度厘米級）。

四、  技術指標

A. 發射機

1.  輸出方式：直連、卡鉗、輻射、查障升壓器

2.  輸出頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

3.  輸出功率：15W max，10檔可調

4.  阻抗匹配：全自動

5.  過壓過流保護：全自動

6.  人機界面：320×240點陣黑白LCD

7.  電源：內置鋰離子電池組，標稱7.4V，>6Ah

8.  充電器輸入：AC100-240V，50/60Hz

9.  充電器輸出：DC8.4V，2A

10. 體積：280×220×90mm

11. 質量：2.3kg

12. 防護：IP65

13. 使用條件：-25℃－60℃，<90%RH，<4500m

B. 接收機

1.  接收方式：內置線圈、柔性卡鉗、聽音探頭、A字架

2.  探測模式：寬峰、窄峰、谷值、歷史曲線、頻譜

3.  主動頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

4.  被動頻段：50/60Hz工頻、4-24kHz射頻

5.  人機界面：320×240點陣彩色LCD，陽光可視

6.  電源：內置鋰離子電池組，標稱7.4V，>3Ah

7.  充電器輸入：AC100-240V，50/60Hz

8.  充電器輸出：DC8.4V，2A

9.  體積：680×120×277mm

10. 質量：2.0kg

11. 防護：IP65

12. 使用條件：-25℃－60℃，<90%RH，<4500m
